Hebei Juliang Technology Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev 8030 težkih cnc plazemskih rezalnih strojev na Kitajskem. Tukaj lahko v naši tovarni kupite stroje, ki so bili izdelani na Kitajskem in so odobreni s standardi CE. Vsi prilagojeni stroji so visoke kakovosti in konkurenčne cene.

Splošni pogled

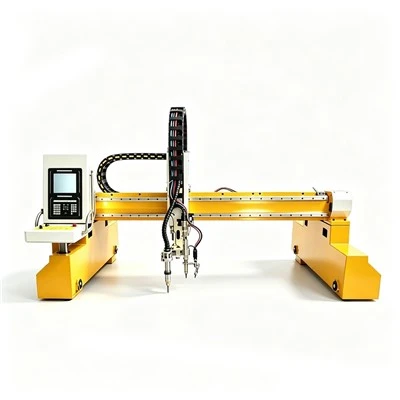

Težki CNC plazemski rezalni stroj 8030 je industrijski rezalni sistem velikega{1}}formata z območjem rezanja 8000 mm x 3000 mm, namensko-zgrajen za proizvajalce, ki morajo dan za dnem obdelovati masivne jeklene plošče. To ni le večja rezalna miza-je težko-proizvodno orodje, zasnovano za ladjedelnice, proizvajalce konstrukcijskega jekla in proizvajalce težke opreme, ki si ne morejo privoščiti izpadov ali nedoslednih rezov. Pri Juliangu smo dobavili te sisteme velikih-formatov objektom po Severni Ameriki, Evropi in jugovzhodni Aziji in povratne informacije so dosledne: ko morate hitro in natančno rezati debelo jeklo, ta stroj zadostuje.

Jedrne komponente

Vodila-za težke obremenitve

Ta oprema uporablja nacionalne standarde za težka-obremenitve 24 kg vodilna vodila. Gosenice so podvržene -postopku toplotne obdelave z visoko trdnostjo, kar bistveno poveča trdoto površine in odpornost proti obrabi, kar jim omogoča, da prenesejo dolgoročno-ponavljajoče kotaljenje težkih plošč brez deformacij. Vse vodilne tirnice so natančno brušene z visoko{6}}natančnimi stroji za brušenje vodilnih tirnic, da zagotovijo ravnost in površinsko obdelavo na mikronski ravni. Ta kombinacija zagotavlja, da oprema med delovanjem z visoko-hitrostjo ohranja odlično natančnost pozicioniranja, z gladkim gibanjem in nizkim hrupom ter ima življenjsko dobo, ki daleč presega življenjsko dobo navadnih lahkih-delovalnih vodil.

Visok{0}}natančen prenos

Prenosni sistem uporablja natančno strukturo zob-mešanja zobnikov v kombinaciji s stabilnim vodilnim mehanizmom, sestavljenim iz gredi in ležajev tipa V-, za doseganje prenosa-brez vrzeli. Zobniki in letve so bili obdelani s kaljenjem in natančnim brušenjem, kar zagotavlja tesno zaskočenje in visoko učinkovitost prenosa. Lahko učinkovito pretvorijo moč servo motorja v linearno gibanje rezalnega gorilnika. Gred in ležaji tipa V- delujejo skupaj, z nizkim tekalnim uporom, nizkim koeficientom trenja ter odličnimi lastnostmi-odpornosti proti prahu in samo-mazanja. Ohranjajo lahko stabilno ponavljajočo se natančnost pozicioniranja tudi po dolgotrajni-rabi.

Širok-ohišje-gremen

Nosilec ima konstrukcijsko zasnovo širokega-ohišja-. Temelji na jeklu velike{3}}visoke{4}}trdnosti kot glavnem ogrodju, v notranjosti pa je nameščenih več ojačitvenih reber za ojačitev. Ta zasnova znatno poveča upogibno in torzijsko odpornost nosilca. Tudi ko obsega več metrov široko površino delovne mize, ostane tog in stabilen pri visoki-delovanju in rezalnih pogojih velike-obremenitve ter je manjša verjetnost, da bo podvržen upogibni deformaciji. V primerjavi z navadnimi I{10}}nosilci ali kvadratnimi cevnimi nosilci ima škatlasta{11}}struktura večjo odpornost proti deformacijam in blaženje vibracij. Strukturno zagotavlja dolgoročno-stabilnost in natančnost celotnega stroja.

Prikaz potrdila

Jeklo visoke čistosti

Vrhunski materiali in robustna konstrukcija za podaljšano življenjsko dobo

Ko režete plošče v razponu 8000 mm, mora biti stroj-trden kot skala. Lahek-portal se bo upognil, vibriral in izgubil natančnost-zlasti med-hitro-plazemskim rezanjem debelega materiala. Točno zato smo izdelali ta stroj tako, kot smo ga.

Okvir je izdelan iz-zvarjenega jekla visoke debeline in gre skozi postopek žarjenja-polne napetosti po izdelavi. To odpravlja preostale napetosti pri varjenju in zagotavlja, da postelja ostane ravna skozi leta uporabe. Preskočite ta korak in stroj se bo zvil pod lastno težo in toplotnimi obremenitvami neprekinjenega rezanja.

Theširok okvir-žaruporablja visoko{0}}trdno jeklo z velikim-prerezom in več notranjimi ojačitvenimi rebri. To zagotavlja izjemno upogibno in torzijsko odpornost-, ki je kritična, ko se med nosilci raztezate 8 metrov. Nosilec ostane tog tudi med-hitrimi premiki in velikimi rezalnimi obremenitvami.

Theželezniški sistem-za težke obremenitveuporablja nacionalne standarde 24-kilogramskih tirnic z visoko{1}}trdno toplotno obdelavo in natančnim brušenjem na tračnih brusilnikih. To zagotavlja vzdržljivost, ki zdrži velike obremenitve plošč in leta visoke-delovanja brez deformacij. ESAB-ov Suprarex PRO, primerljiv sistem za težka-obremenitve, podobno poudarja ojačane izdelane nosilce in težke{6}}žerjavne tirnice za dolgo življenjsko dobo.

Thevisoko{0}}natančen prenossistem združuje natančen-vklop zobniške letve z gladkim vodenjem optičnih gredi in V-ležajnih sklopov. To odpravlja zračnost in zagotavlja natančno pozicioniranje tudi pri velikih rezalnih obremenitvah.

Delovna miza uporablja-zmogljiv podporni sistem z letvicami z individualno zamenljivimi kaljenimi jeklenimi palicami. Ko se palica poškoduje zaradi padca težke plošče ali napačno poravnanega prebadanja, zamenjate to posamezno palico-ne celotnega dela. Lamele so toplotno -obdelane, da se uprejo zvijanju zaradi koncentrirane toplote plazemskega rezanja.

Sam portal je iz litega železa z obsežno rebrasto ojačitvijo. Dvojni-pogonski AC servo motorji na Y-osi zagotavljajo sinhronizirano gibanje po celi 8-metrski dolžini. Obe osi X in Y uporabljata natančno brušene linearne vodilne tirnice, ki so vnaprej naložene za odpravo zračnosti.

Popolne informacije o izdelku

Kdo pravzaprav potrebuje stroj velikosti 8000 mm x 3000 mm-kakšno delo upraviči to velikost?

Če redno obdelujete-plošče polne velikosti nad 6 metrov-ladjedelniške plošče, odseke vetrnih stolpov, konstrukcijske jeklene nosilce-je to vaš stroj. Prav tako je smiselno za -serijsko proizvodnjo, saj lahko v celotno mizo 8000 mm ugnezdite več manjših delov, kar dramatično zmanjša rokovanje s ploščami in nastavitve. Večina kupcev 8030 redno obdeluje vsaj 12-milimetrsko ploščo in potrebuje zmogljivost za obdelavo prevelikega materiala.

Kaj naredi 8030 "težkega" v primerjavi z manjšimi modeli?

Oznaka za težke-obremenitve izhaja iz več dejavnikov: širokega škatlastega-nosilca z notranjo ojačitvijo, 24 kg toplotno-obdelanih tirnic, debelejše jeklene konstrukcije, močnejših pogonskih motorjev in robustnejšega portala. Te funkcije omogočajo, da stroj obvlada večje obremenitve plošč, deluje dlje časa in ohranja natančnost na večji površini rezanja. ESAB-ov Suprarex PRO podobno uporablja ojačane izdelane nosilce in žerjavne tirnice za težka-obremenitve za dolgo življenjsko dobo v zahtevnih aplikacijah.

Kakšen je postopek namestitve-ali potrebujem posebno podlago?

To je zasnova-za pritrditev na tla, zato ni potreben globok temelj. Vendar pa zaradi velikosti in teže stroja (približno 10.000–14.000 kg) potrebujete raven, armiranobetonski pod, ki lahko prenese obremenitev. Ponujamo podrobne vzorce sidrnih vijakov in zahteve glede obremenitve. Montaža običajno traja od 4 do 6 dni, čemur sledi daljinski zagon.

Kakšno je plazemsko rezanje v primerjavi s kisikovim-gorivom za debelo ploščo na tem stroju?

Plazma je hitrejša in reže več materialov (nerjaveče, aluminij, baker, pocinkano), vendar je v proizvodnih okoljih na splošno omejena na približno 40 mm. Kisik-gorivo (plamen) je počasnejše, vendar zdrži do 200 mm na mehkem jeklu. Stroj 8030 podpira oba procesa-gorilnik lahko preklapljate med plazmo in plamenom, odvisno od opravila. Uporabite plazmo za hitrost in vsestranskost ter plamen za izjemno debelino. ESAB-ov Suprarex PRO na primer podpira do 12 oksi{10}}gorilnih postaj in plazemsko rezanje do 75 mm.

Ste pripravljeni na stroj, ki bo opravil največja opravila?

Vemo, da je prehod na stroj velikosti 8000 mm x 3000 mm pomembna odločitev. Zato skrbimo za preprosto-jasne specifikacije, poštena priporočila in brez pritiska. Obrnite se na našo prodajno ekipo za pregled aplikacije po meri, vzorčne reze na vašem materialu ali za organizacijo video ogleda tovarne.
